Auteur Topic: Sony TC378 - simpele testband nodig  (gelezen 1065 keer)

Genesis

  • Newbie
  • *
  • Berichten: 6
Sony TC378 - simpele testband nodig
« Gepost op: 18 april 2022, 20:45:39 »
Hoi,

Ik heb laatst een Sony TC378 voor 15 euro bij de kringloop meegenomen, het beestje zat onder de krassen en aan de binnenkant gezien lijkt het alsof ie altijd in een natte kelder heeft gezeten. Het beestje wou niet lopen, na wat vast vet verwijderd te hebben, de aanloopcondensator te vervangen en nog eens vast vet verwijderd te hebben begon deze langzaam in beweging te komen.

Wat direct opviel is bij playback dat het rechterkanaal kraakte popte en gigantisch ruiste. Na alle 2SC641 (Volgens het circuit in de SM, in werkelijkheid zaten er 2SC900's in) te vervangen hebben door 2SC1845 transistoren, en vervolgens ook alle elektrolytische condensatoren (Geen pretje bij deze Sony machines :-)) te vervangen hebben klinkt die echt weer geweldig! (Nou-ja bijna in eerste instantie werkte alleen het linkerkanaal, maar ik had blijkbaar een weerstand kapot gebakken bij het los solderen van een van de transistoren)

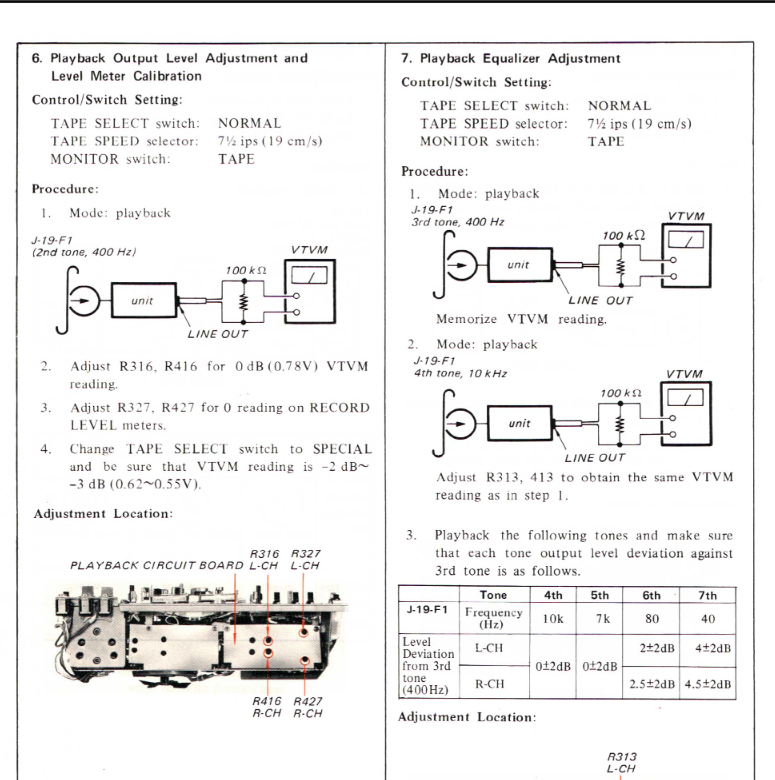

Alleen klinken links en rechts nu wat verschillend links is wat basserig en rechts wat meer hoog. De Service Manual geeft aan dat je de EQ kunt afregelen door eerst een toon van 400 Hz bij -10dB af te spelen en vervolgens een 10KHz toon bij -10dB, en hier mee de EQ kunt bijregelen. Verder leek het me handig om ook 0dB weer goed te zetten,



Ik ben dus op zoek naar een testband met de volgende tonen: 400 Hz & 10KHz bij -10dB en 1KHz bij 0dB. Iemand enig idee waar ik z'n band kan krijgen? Is het mogelijk dat iemand hier op een (afgeregelde) recorder een bandje (tegen vergoeding) voor mij wil opnemen?

Ik heb geen VTVM (Buizenvoltmeter) zoals de handleiding voor schrijft maar wel een digitale scoop (HP 54600A) die ook RMS spanningen kan uitlezen. Als ik de scoop aan de uitgang haal en bij 0dB afregel naar 0,78V en voor -10dB afregel naar 0,25V is dat toch ook prima? (Deze twee spanningen geeft de SM van de TC377 hiervoor)

Nog even een filmpje van het werkende beestje :)
https://www.youtube.com/watch?v=PqIAw05cuVA
« Laatst bewerkt op: 18 april 2022, 20:48:39 door Genesis »

bramhartog

  • Hero Member
  • *****
  • Berichten: 175
Re: Sony TC378 - simpele testband nodig
« Reactie #1 Gepost op: 18 april 2022, 22:02:21 »
Hallo Genesis,

Allereerst welkom op deze leuke site!

Als antwoord op je vraag kun je hier bij BigM een test band bestellen.

https://tapedeckforum.nl/index.php?topic=2547.0 Dit is het topic.

Groeten en succes,

Bram

Genesis

  • Newbie
  • *
  • Berichten: 6
Re: Sony TC378 - simpele testband nodig
« Reactie #2 Gepost op: 18 april 2022, 22:20:40 »
Hallo Genesis,

Allereerst welkom op deze leuke site!

Als antwoord op je vraag kun je hier bij BigM een test band bestellen.

https://tapedeckforum.nl/index.php?topic=2547.0 Dit is het topic.

Groeten en succes,

Bram

Bedankt voor je suggestie, maakt het uit dat de tonen die ik nodig heb op -20dB zijn opgenomen bij die band? kan ik daarmee ook de eq afregelen?

Decktap

  • Sr. Member
  • ****
  • Berichten: 106
Re: Sony TC378 - simpele testband nodig
« Reactie #3 Gepost op: 19 april 2022, 16:44:41 »
Wanneer je verschil hoort tussen het L en R kanaal , is het handiger om bij het begin te beginnen.Ik bedoel , wanneer je iets wil gaan afstellen.
Je hebt aardig wat vervangen , incl transistoren.

Om nu alleen maar de output te gaan afstellen , is misschien niet praktisch.Ik lees in elk geval niet , dat je de (juiste) stand van de koppen reeds hebt gecheckt.

Daar zou ik zo wie zo mee beginnen.Verder is het belangrijk of je een op dit deck opgenomen band afspeelt (na de reparatie) , of een band welke op een goed deck is opgenomen.

Ook daarover is niets gezegd.

DdH

  • Sr. Member
  • ****
  • Berichten: 134
Re: Sony TC378 - simpele testband nodig
« Reactie #4 Gepost op: 20 april 2022, 09:45:10 »
Dag Genesis,

Mijn twee centen:
Ik heb veel info verzameld over de (weinige) veelvoorkomende storingen van de TC-366/377/378/399-modellen.
Een van de veel genoemde is gelegen in de contacten van de rode 'record'-pianotoetsen; die hebben gevolgen voor het hele signaalpad.
Heb je die al nagekeken?

Dirk

Genesis

  • Newbie
  • *
  • Berichten: 6
Re: Sony TC378 - simpele testband nodig
« Reactie #5 Gepost op: 14 mei 2022, 21:02:38 »
Vandaag het deck gekalibreerd met de tape van Big M. Koppen waren inderdaad uit fase, Sony schrijft voor om een 0dB tape te gebruiken waarbij 0dB .775V is, ik heb de meters dus op -3dB ingesteld en de uitgang op .7v, als ik mijn oude tapes speel lijkt dit de goede instelling. Daarna de handleiding gevolgd voor kalibreren van Record sectie en Bias. Op 19 CMp/s geen verschil tussen Source en Tape hoorbaar, 9,5CMp/s klein verschil.

Wat me wel opviel was om de Bias juist in te stellen het Bias knopje op de voorkant op "high" moet staan en de trimmers dan bijna geheel open moeten om het maximale punt te vinden, de TC378 manual zegt dat Maxell UD normaal opgenomen moet worden met de Biasstand op "normal". Wellicht hier nog even naar kijken maar het werkt goed :)!
