Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #45 Gepost op: 18 april 2009, 14:15:58 »
En de mijne is stuk, dus een mooi testobject...  ;)
Indien nodig staat 'ie tot je beschikking.

Een defecte is wel zo handig denk ik.........ik had trouwens wel verwacht van Dik dat die wel een 4520 Dikdeck zou hebben.  ;D

Doe maar even een mailtje over het hoe en wat Rob, je weet me wel te bereiken neem ik aan.

Die van mij doet het anders beter dan de gemiddelde N4520. Ik moet alleen nog wat torren tegenn het chassis schroeven en hem af te regelen  8) Werkt verder prima!
Dikdeck: Een bandrecorder in dusdanige staat dat bij het zien ervan de wanhoop bij ieder toeslaat, behalve bij Dik :D

Annerob

  • Sr. Member
  • ****
  • Berichten: 271
  • Jeepy!!!
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #46 Gepost op: 18 april 2009, 21:46:46 »
Mijn 4520 is vanmiddag bij Sander bezorgd.
Hopenlijk kan hij een goede oplossing voor dit probleem vinden.

ALLE 4520 en 4522 bezitters: DUIMEN!!!
Analoog = genieten!

sterremuur

  • Manuals
  • Global Moderator
  • Koekiemonster
  • *****
  • Berichten: 2.291
    • Sterremuur!!
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #47 Gepost op: 18 april 2009, 21:48:00 »
Kijken jullie hier ook nog even naar? Als het wat is wil ik wel bestellen.


Ik vond overigens nog het volgende:

Een equivalent voor het IC zou de L78MG zijn.

Deze is verkrijgbaar in Australi? bij een of andere site.
Ik heb een prijsopgave gedaan met als resultaat:

Citaat
Morning Eric

 Price on the following part in Australian Dollars L78MG  X 17PC STOCK $2.95ea Aust $  Del $15.00 expost

Thanks From
David Levick
ICM Components
U20 / 10 Pioneer Ave
Thornleigh  NSW 2120
Australia
Ph 61-02-9980-9746
Fax 61-02-9980-9788
Web Site www.icm.zone-8.com

1.00 AUD=0.553993 EUR

Dus ze kosten 2,95 AUD per stuk, zoals ik het begrijp, dat is dus ?1,63 per stuk.
Ze hebben er nog 17.

Transport wordt dan AUD 15 = ? 8,31

Kunnen de techneuten verfi?ren of ze echt equivalent zijn?

Datasheets:

L78MG

?A78MG

Annerob

  • Sr. Member
  • ****
  • Berichten: 271
  • Jeepy!!!
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #48 Gepost op: 18 april 2009, 21:55:22 »
Ik weet niet of Sander daar naar kijkt. Het is aan hem welke wegen hij bewandeld.
Ik heb er het volste vertrouwen in! :)

( Maar ik neem aan dattie alle mogelijkheden open houdt, en niet opnieuw het zwarte garen uitvindt. Hij heeft tenslotte meer te doen! ;))
Analoog = genieten!

Remi

  • Jr. Member
  • **
  • Berichten: 105
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #49 Gepost op: 18 april 2009, 22:07:29 »
het lijkt er wel op Eric, heel veel komt overeen, maar ik zit er ook niet diep genoeg in om het precies te zeggen. hij is niet helemaal pin compatible zo te zien (input).
Als het wat blijkt te worden wil ik ook wel meedoen, ik heb uiteindelijk vier van die beesten hier ::)

Remi

  • Jr. Member
  • **
  • Berichten: 105
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #50 Gepost op: 19 april 2009, 23:35:48 »
Ik heb er eentje open gemaakt om eens te meten wat er naar de motor gestuurd wordt
de regelaar zit op paneel 5C en het stukje schema dat erbij hoort zit op VII-18 en 19.
lekker meten doet het niet, hij is niet constant, schommelt meest rond een waarde met hieronder genoemde uitschieters:

9,5cm tussen 4,8 en 5,4 V
19cm  tussen 9,47 en 9,59 V
38cm  tussen 18,63 en 18,76 V

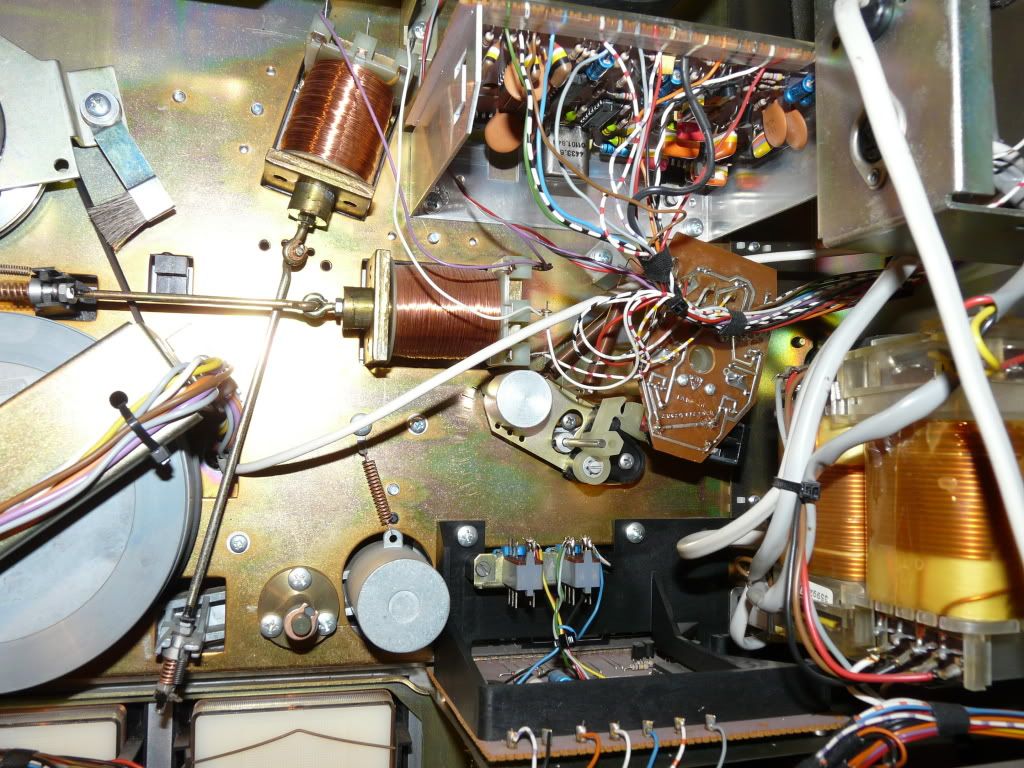

plaatjes, hier de regelaar die voor een LM317 vervangen kan worden


print 5C zit tegen de binnenste frontplaat geschroeft


dichterbij, de regelaar geisoleerd en op de kop tegen de metalen plaat rechts in de hoek


stukjes uit de manual, hier zie je paneel 5C op staan


print layout


schema 1e stuk


schema 2e stuk


wat ik ook als mogelijk probleem zie is de elko van 22uF die direct na de tacho zit en misschien ook de BC548 die daarna komt? die kleine elko's willen wel heel erg van waarde veranderen, daar zal hij best last van kunnen hebben.

Annerob

  • Sr. Member
  • ****
  • Berichten: 271
  • Jeepy!!!
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #51 Gepost op: 20 april 2009, 13:32:13 »
Die elco zou een probleem kunnen geven, absoluut.
Maar... dan zou tijdens het inschakelen de spanning naar de motor nog steeds flink omhoog moeten lopen, en dat doettie al niet...
10V is het absolute maximum dat de motor bij mijn machine krijgt...
Analoog = genieten!

KT88

  • Newbie
  • *
  • Berichten: 13
  • -Audiofeel-
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #52 Gepost op: 20 april 2009, 16:04:22 »
Het gaat er mij om een alternatief voor die LM78.....  te vinden. Zal eerst eens proberen met een goeie 78-er die ik hier nog heb liggen, om zeker te zijn dat het probleem daarrond zit.
De rest v/d schakeling is niet zo boeiend, dat is gewoon een comparator en voor de snelheden een delertreintje.
Dat is simpel te meten en ik verwacht daar ook geen fouten.

Na deze week hoop ik het wat rustiger te hebben en de N4520 van Rob eens uitgebreid aan den tand te gaan voelen.

Op het eerste gezicht lijkt de L78MG vervanger van Sanyo onbruikbaar.
« Laatst bewerkt op: 20 april 2009, 16:07:54 door KT88 »

frank

  • Koekiemonster
  • ******
  • Berichten: 725
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #53 Gepost op: 21 april 2009, 19:44:51 »
Op het eerste gezicht lijkt de L78MG vervanger van Sanyo onbruikbaar.

Kun je uitleggen waarom dat is?  ???

KT88

  • Newbie
  • *
  • Berichten: 13
  • -Audiofeel-
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #54 Gepost op: 21 april 2009, 22:28:23 »
Leg de PDF-jes maar naast elkaar dan zie je 't wel.  ;)

sterremuur

  • Manuals
  • Global Moderator
  • Koekiemonster
  • *****
  • Berichten: 2.291
    • Sterremuur!!
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #55 Gepost op: 21 april 2009, 22:42:02 »
Afgezien van de pootjes??

frank

  • Koekiemonster
  • ******
  • Berichten: 725
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #56 Gepost op: 21 april 2009, 22:44:31 »
Leg de PDF-jes maar naast elkaar dan zie je 't wel.  ;)

Helaas heb ik het verkeerde vak daarvoor gekozen.. ;D

Remi

  • Jr. Member
  • **
  • Berichten: 105
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #57 Gepost op: 22 april 2009, 00:55:08 »
ik zie 't niet zo?
qua getallen in de tabel lijkt het er wel heel veel op.
de grafieken laten zich niet zo gemakkelijk vergelijken.
wel valt me op dat de "oude" meer vermogen kan dissiperen dan de nieuwe.

sterremuur

  • Manuals
  • Global Moderator
  • Koekiemonster
  • *****
  • Berichten: 2.291
    • Sterremuur!!
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #58 Gepost op: 22 april 2009, 10:21:28 »
Ik denk dat je moet kijken hoe de spanningsdeler en referentiespanning werken. Dat hoeft niet gelijkwaardig te zijn ook al is het schema vergelijkbaar. Dat werkt bij beide niet gelijk.

Dik

  • Jr. Member
  • **
  • Berichten: 167
Re:Mijn 4520 heeft ontdekt dattie van een ambtenaar is :(
« Reactie #59 Gepost op: 22 april 2009, 11:29:47 »
Er is ook nog een LM78MG  ::) ;D
