Akai AS 1080DB aangeschaft

[sterremuur]

Hangt er een beetje vanaf waar ze zitten en wat de functie is.
Koppelen of ontkoppelen, of alleen over de voeding.
Als het koppel C's zijn zou ik de eerstvolgende grotere nemen, dus 1 uF.

Zitten ze in een tegenkoppelcircuit kan de boel ook instabiel worden, motorboaten bijvoorbeeld.

[p.lankhaar]

Of gewoon dezelfde waarde bestellen.

Hier bijvoorbeeld op Ebay

[frank]

Goedenavond iedereen.
Even een vraagje ik ben met een print van mijn 1080 bezig elko’s te vervangen maar
Nu zitten er een paar in van 0.68 uf voor welke waarde zou ik die het beste kunnen vervangen.?
0,47uf of 1 uf waar zou het geluid het meest helder van worden ?

Gr Hans

Hier bij eBay Duitsland heb je goede Nichicon's van 0,68 uF: https://www.ebay.nl/itm/2-pcs-Nichicon-Elko-UPM2AR68MDD-0-68uF-100V-Low-ESR-23R-5x12-5mm-RM2-BP/332635800399?hash=item4d72a3834f:g:~YUAAOSw2LZanaqE:rk:3:pf:0

[Hans en Reel to Reel]

Oke ik wist niet dat die nog te koop waren. Bedankt voor de reacties.
Wel een beetje prijzig. Nog even over nadenken mijn 47 uf waren ook al op.
Verder wel alle elko’s op de composition of various p.c. board  (AA-5401) vervangen. Radio klinkt nu al prima.
Dat is de print waar de tape en pu en aux op geschakeld wordt en ook de radio verder op versterkt wordt.
En de print waar veel schakelaars op zitten.
Deze print geeft nog wel een storing dat het geluid via een kanaal uit valt en met tikken weer terug komt.
Lijkt op een printbreuk of slechte schakelaar eq. Slechte soldeer verbinding.
Al 2 avonden aan het zoeken maar kan het nog niet vinden.

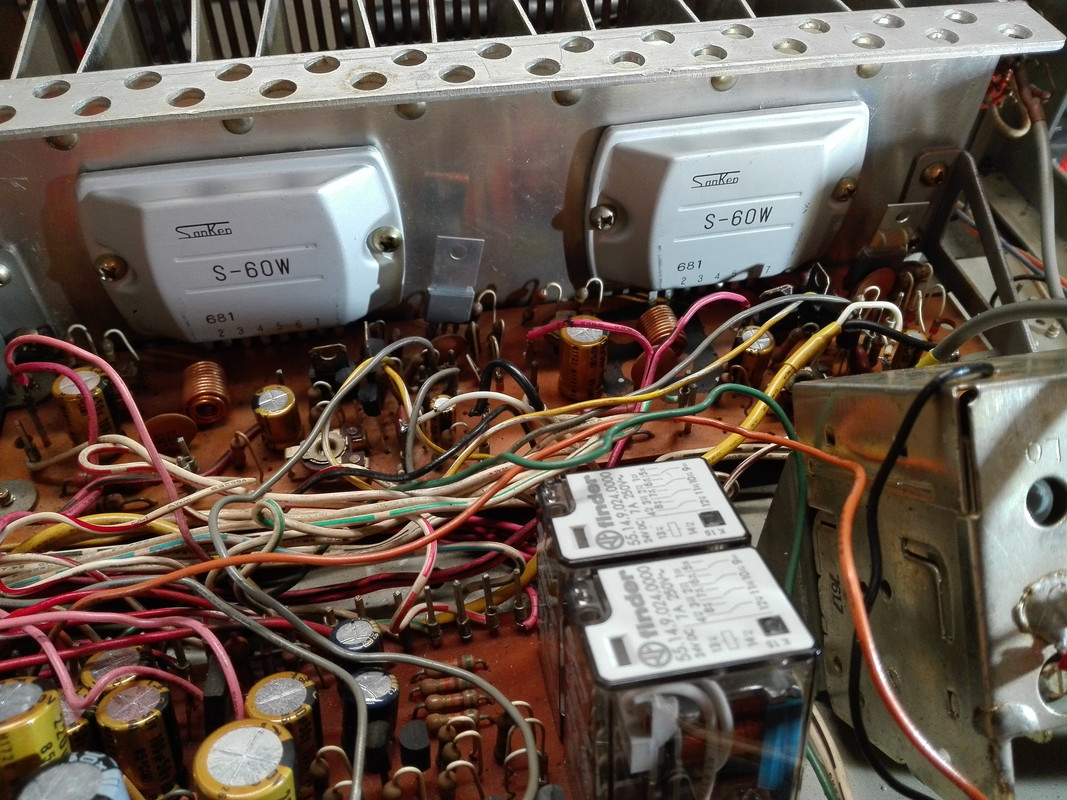

Verder de luidspreker relais in gesoldeerd en de 4 nieuwe SanKen’s er in gesoldeerd.
En warachtig hij speel weer. En best mooi.
De rust stroom en spanning afgesteld. En speelt nu even kijken wat er gebeurd.

[ChromeMaximaII]

Elko's kleiner dan 1uF met lage werkspanning (<=63V) vervang ik eigenlijk altijd door filmcondensatoren. De afweging om op zo'n plaats een elko in te zetten is altijd ruimte en/of kostprijs. Vroeger konden ze dat niet zo klein maken. De WIMA MKS2 serie is ideaal hiervoor en zeker op plaatsen waar de capaciteit een functionele tijdsconstante heeft (bijv. klankregeling etc.) is dit eigenlijk altijd beter dan een elko.

Voorbeeld:
https://www.reichelt.nl/filmcondensator-680nf-63v-rm5-mks2-63-680n-p12359.html?&trstct=pol_1

Er zijn meer fabrikanten van zulke compacte folie-condensatoren, o.a. TDK (voorheen Siemens) en Panasonic

[Hans en Reel to Reel]

Een filmpje van mijn 1080 , cassettedeck via het mengpaneel en dan met een klein zendertje naar de Akai.

https://www.youtube.com/watch?v=kZScx75GTYg

De soldeer verbindingen van de grote schakelblokken onderin de 1080 zijn lastig te solderen soldeer hecht slecht aan de lipjes van de
schakelaars. Foto 3 aan het begin van deze topic.
Met uitvallen van audio op de kanalen als gevolg.
Iemand hier nog een tip voor.?

[leo]

drupje s39

[sterremuur]

 Wel goed naspoelen, want het blijft vreten.

[leo]

klopt ik gebruik het alleen in uiterste noodzaak

[Hans en Reel to Reel]

wel een beetje eng S-39
Dan zou ik alles er weer uit moeten solderen en dan eerst vertinnen en dan de schakelaars er weer in.
Zo op de print is ook weer wat om daar met vocht of water aan te komen.
Ik dacht misschien ander soldeer wel eens gehoord dat voeger soldeer werd gebruikt wat moeilijk mengt met de nieuwe soldeer.

PS
Ik heb 1 van die schakelaar printjes volledig door gesoldeerd ook de klink nageltjes waar de lipjes mee vast zitten waar het schakel plaatje door gaat.
Eerst test is goed maar dat heb ik al vaker gehad afgelopen week. Afwachten maar weer dus staat hij nu vrolijk te spelen.
Een heel gevoelig apparaat door de vele schakelaars die er in zitten. Als het nieuw is zal het wel goed werken.

Mouser heeft de 0.68uf ook zal eerdaags weer de voorraad aanvullen en de 1080 aan te vullen.
De radio klonk eerst dof maar klinkt nu perfect zal dus nog beterder worden.

[sterremuur]

In deze oude apparaten moet je niet met zilversoldeer werken maar met gewone loodtin.
Dat hecht inderdaad slecht.

[Fotohuis]

In principe kun je er van uit gaan dat alle vintage apparatuur van voor ca. 2002 gesoldeerd moet worden met 40/60 soldeer. Nooit door elkaar gebruiken want je soldeerpunt gaat er ook aan. Het smeltpunt van het loodvrije soldeer is ook veel hoger. Gewoon 40/60 met flux gebruiken. Dat geldt uiteraard ook voor het doorsolderen.
Het apparatuur wat ik repareer is altijd van voor ca.1986 (heel af en toe dus een voor mij jongere CD speler of versterker) en daar kun je nooit fout gaan met de soldeer keuze. En nieuwe printjes die ik zelf maak ook gewoon met 40/60.

[Hans en Reel to Reel]

Hallo
Het solderen gaat nu goed na wat stoken en schrobben.
De storingen van het uitvallen van de kanalen af en toe werd veroorzaakt door los zittende
Pennetjes op schakel printjes eerder te zien op de foto’s.
Lastig vinden omdat daar niet meer aan te meten valt als ze er in gesoldeerd zitten.
Een van de printjes met zo’n storing uitwendig met draadjes aangesloten zodat ik kon meten.
En zo de storing gevonden.
Alles werkt nu redelijk maar het blijven fragiele schakelaars.
Ik ga de verlichting nu maken en het project even aan de kant zetten.
Geluid is goed en het is een mooie recieven om naar te kijken.

[Hans en Reel to Reel]

Wat verlichting in de Akai AS-1080DB gemaakt
