Probleem met een AKAI AA-1020DB

[Hans en Reel to Reel]

Een vraag in het midden van het schema zit de D1  VD1222 diode het is een klein knopje op 2 steeltjes.
In het schema zijn het 3 achterelkaar geplaatst diodes , waar is dat goed voor ?
De diode test op mijn multimeter geeft niet aan , bij een gewone diode wel een waarde.
Hoe  kan je deze makkelijk testen?

Je wel ik heb ook een junkbox maar daar zat geen met goede waarde in.
Iets van 1,3 ohm maar wel een dikke lijkt mij wat laag in waarde.

[sterremuur]

Deze stelt de bias in.
Vaak zit hij voor temperatuurcompensatie op het koelblok voor de eindtransistoren.
Omdat de drempelspanning 3 x 0,7  volt is, kun je hem niet doormeten met een ohmmeter want die meet met 1, 5 volt.

[Hans en Reel to Reel]

Nou het wil niet lukken met de versterker van de 1020
maar een vraagje de condensators van die platte wat houd de
aanduiding 100P of 36P of 47P in?

[sterremuur]

100p is 100 pF is 100 picofarad.

Pico (symbool: p) is het SI-voorvoegsel dat gebruikt wordt om een factor 10^-12 aan te duiden.

Farad is een eenheid van elektrische capaciteit.

[Hans en Reel to Reel]

Hallo zo weer eens verder met mijn AKAI AA-1020DB.
Ik heb via via een sloop 1020 kunnen bemachtigen een gewone geen DB de DB is wat breder.
Hier was de versterker nog goed van en deze overgezet.

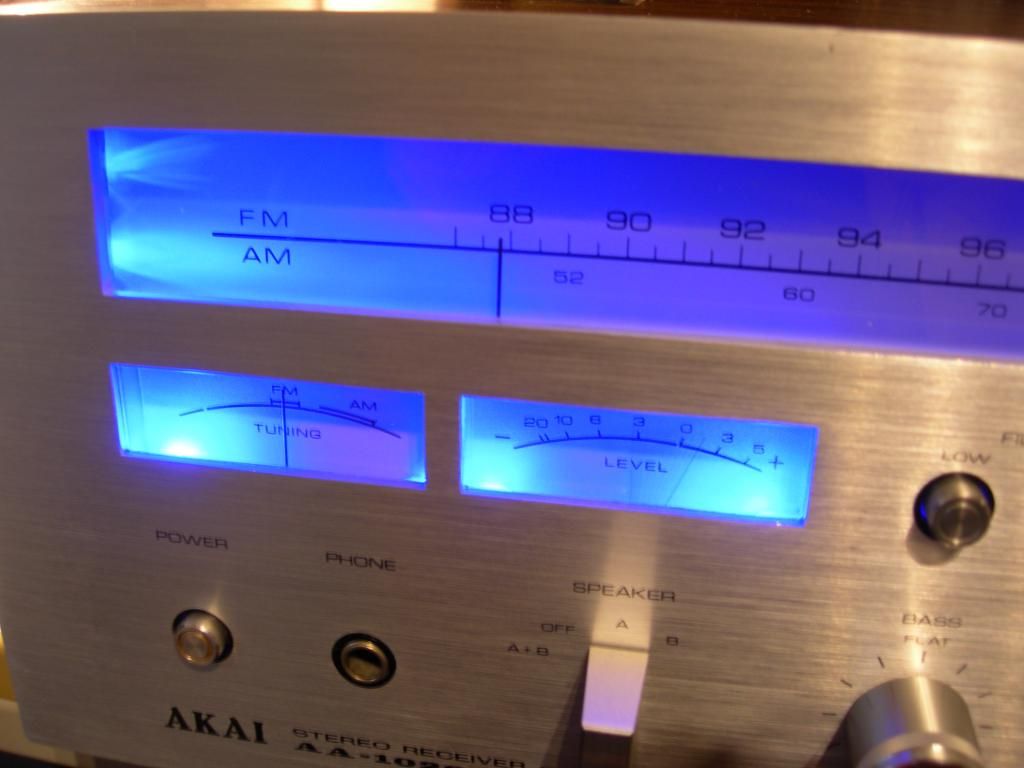

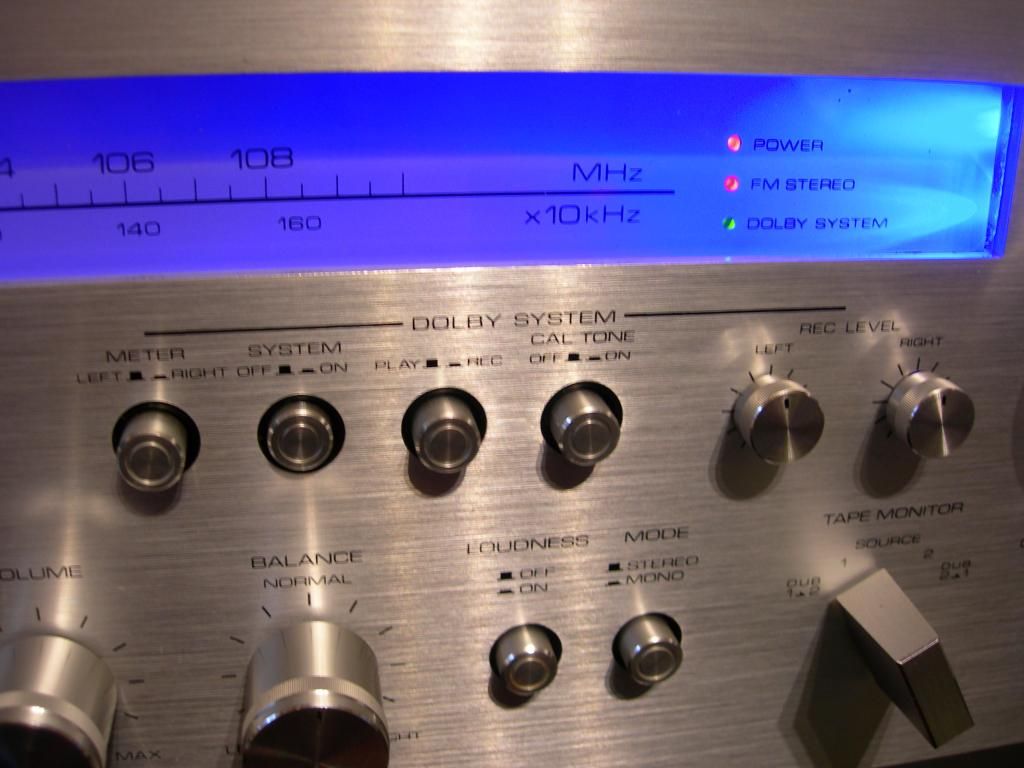

Hij doet het nu goed de verlichting aangepast maar dat wordt niet echt alles had AKAI wel iets mooier mogen maken.

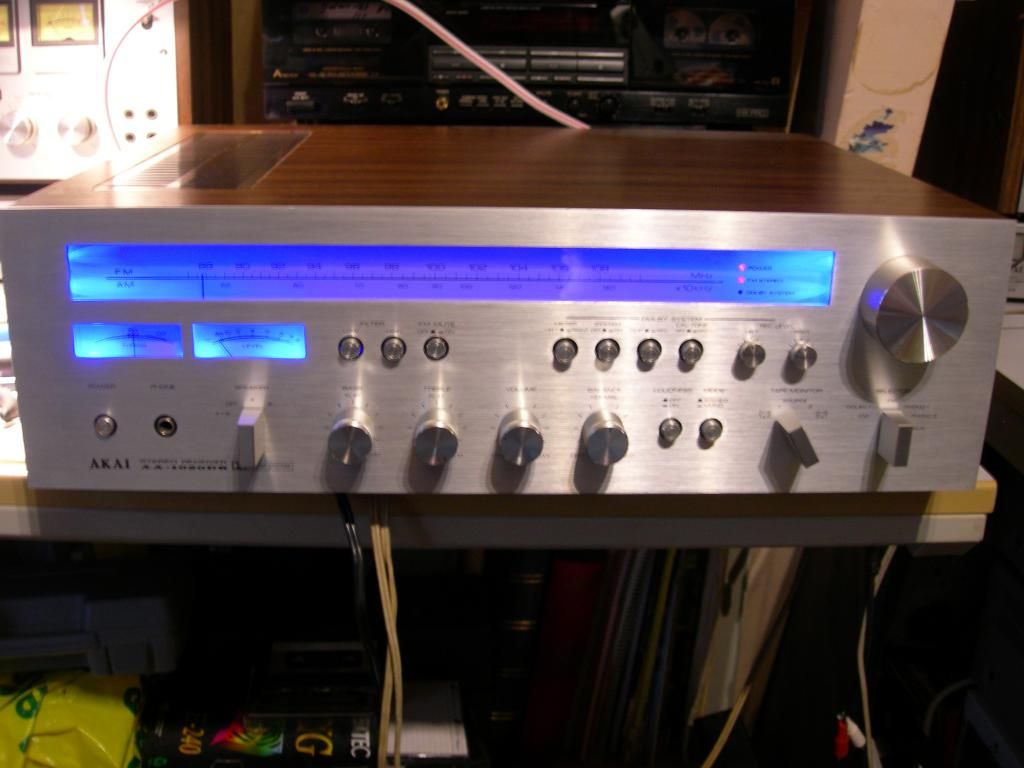

Maar een mooie aanwinst voor de verzameling ik vind het ding er mooi uitzien.

[Hans en Reel to Reel]

Hallo toch weer problemen met de AA-1020DB
Als hij speelt komt er rechts een harde plof uit de spieker door de muziek heen een keer of 3 op een avond.
Verder speelt hij geweldig.
Ik heb al voor de ingang van de versterker mee geluisterd maar het wordt veroorzaakt door de versterker.
Zouden het de transistors kunnen zijn ?
Deze zitten er in
2sc1222                wilde ik vervangen maar die van eBay doen het niet
2sc945                  heb ik reeds vervangen
2sb560   b560       heb ik reeds vervangen
2sd438   d438       heb ik reeds vervangen
2sd371

Of is dit een condensator probleem ?

Zitten hier probleem transistors tussen ?
De 2sd371 zijn nogal duur of weet iemand hier vervangers voor.
Ben weer aan het luisteren gaat tot nu goed.

Alvast bedankt

[Hans en Reel to Reel]

Het gaat goed heeft nu zo?n 2 dagen gespeeld zonder hoorbare problemen.

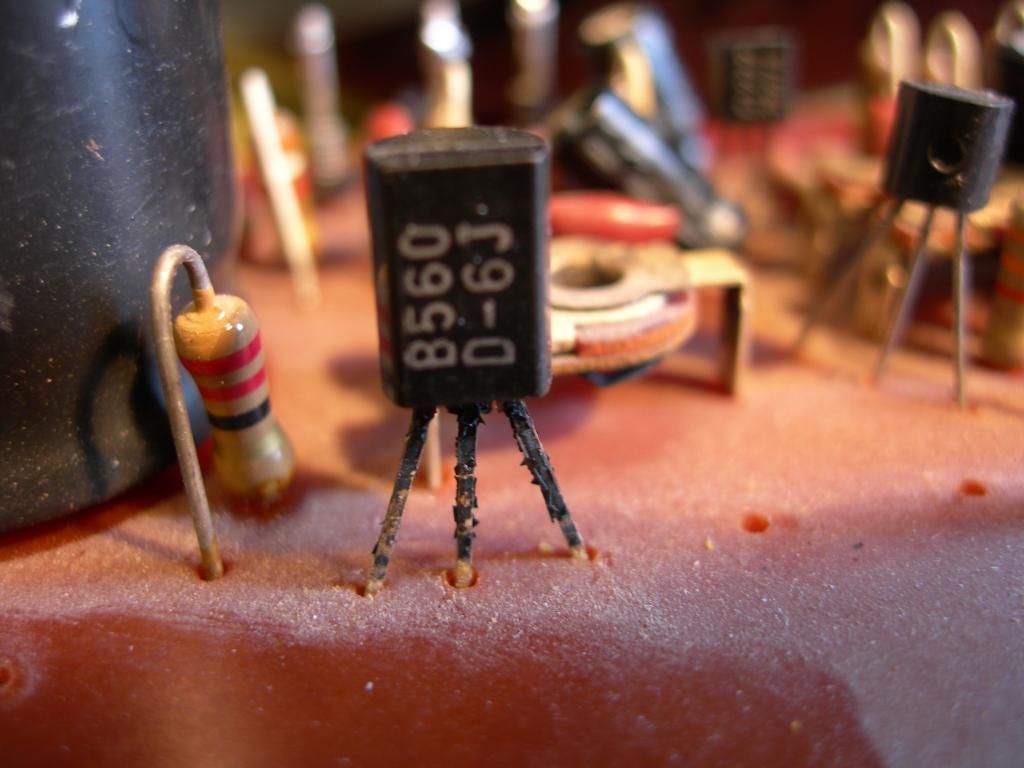

Hier nog een fotootje van 1 van de transistors op de versterker print.
Wel vaker dat transistors met zwarte pootjes problemen geven.
Zo ook hier en ga ik voor als nog van uit dat het nu goed is.

[Hobbyman]

Die torretjes met die zwarte pootjes zou ik zowiezo vervangen.

[sterremuur]

Bij torren die het niet doen moet je eens kijken of de pinlayout niet andersom is.
Even meten op de klassieke wijze met een analoge meter, de diode-overgangen meten.

[Hans en Reel to Reel]

Ze zagen er wel het zelfde uit.
Jammer liggen al in de vuilnis bak.
Ik koop wel een paar nieuwe zitten er maar 2 in gelukkig.
Hij speelt al de hele zondag goed
